Косвенный бойлер — оптимальный выбор оборудования для снабжения ГВС домов с постоянным проживанием. Этот прибор быстро нагревает воду и обеспечивает все точки водоразбора достаточным количеством жидкости при требуемом напоре, не тратит энергоресурсов, прост в эксплуатации и не требует регулярного техобслуживания. Кроме того, косвенный бойлер выигрывает у типовых газовых и электроводонагревателей по таким параметрам, как скорость и максимальная температура нагрева.

Такие характеристики обуславливают повышенный интерес потребителей к этим приборам. Однако покупателю, мало разбирающемуся в технических нюансах, сложно разобраться, какая модель ему подходит. Из этой статьи вы узнаете, как работает это экономичное оборудование, что стоит учитывать при покупке и какой косвенный бойлер лучше.

Принцип работы бойлера косвенного нагрева

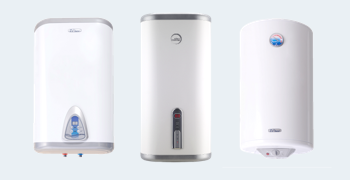

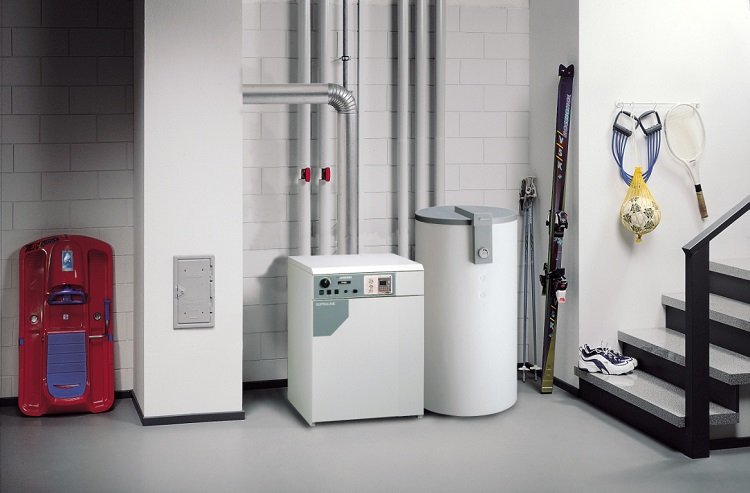

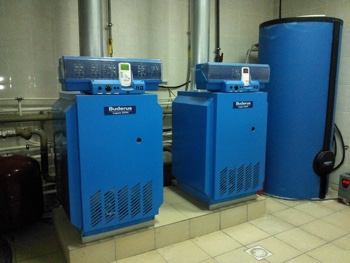

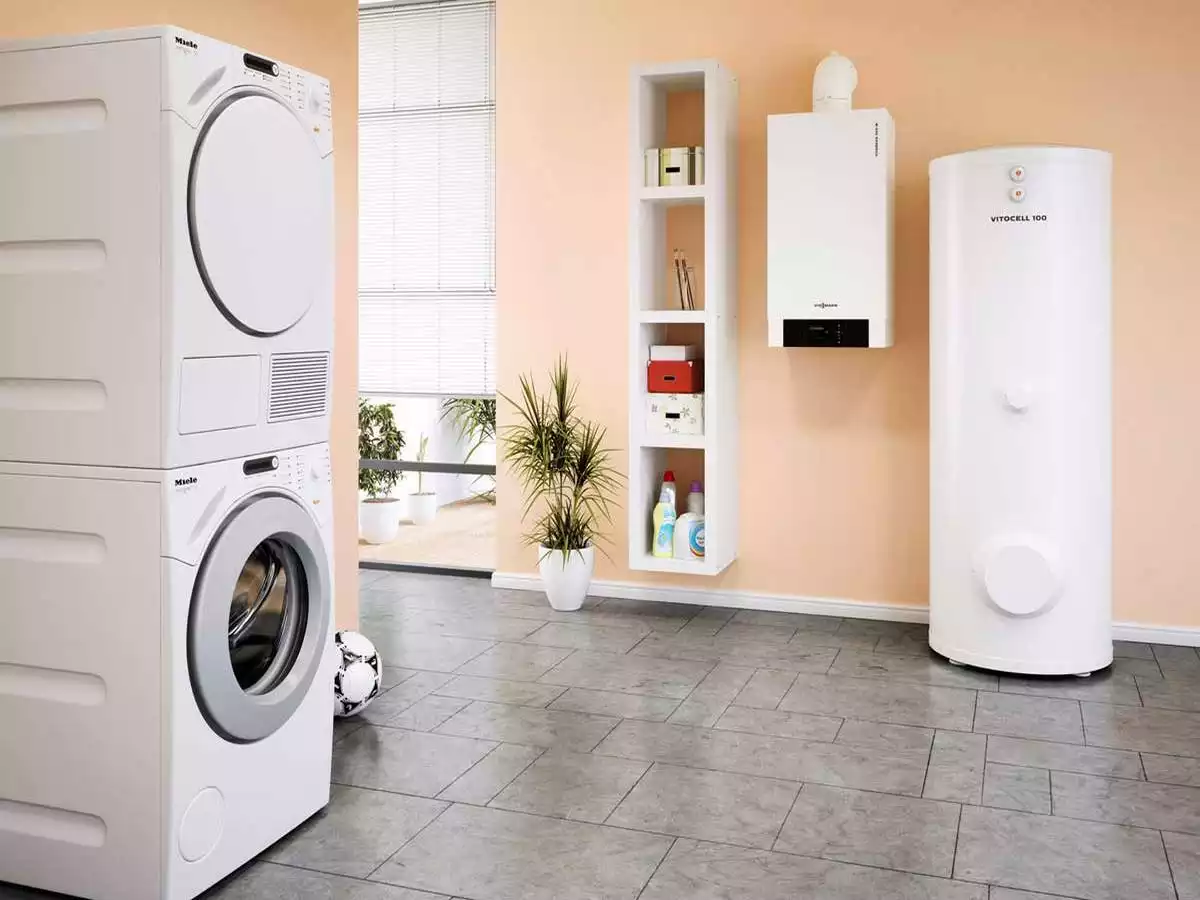

По внешнему виду бойлер косвенного нагрева схож с накопительным водонагревателем. Однако имеет одно принципиальное отличие: здесь установлен не встроенный нагреватель — электроТЭН или газовая горелка, а специальный теплообменник, подключающийся к внешнему источнику нагрева. В качестве последней может выступать газовый или электрический котел, централизованное отопление или другое оборудование.

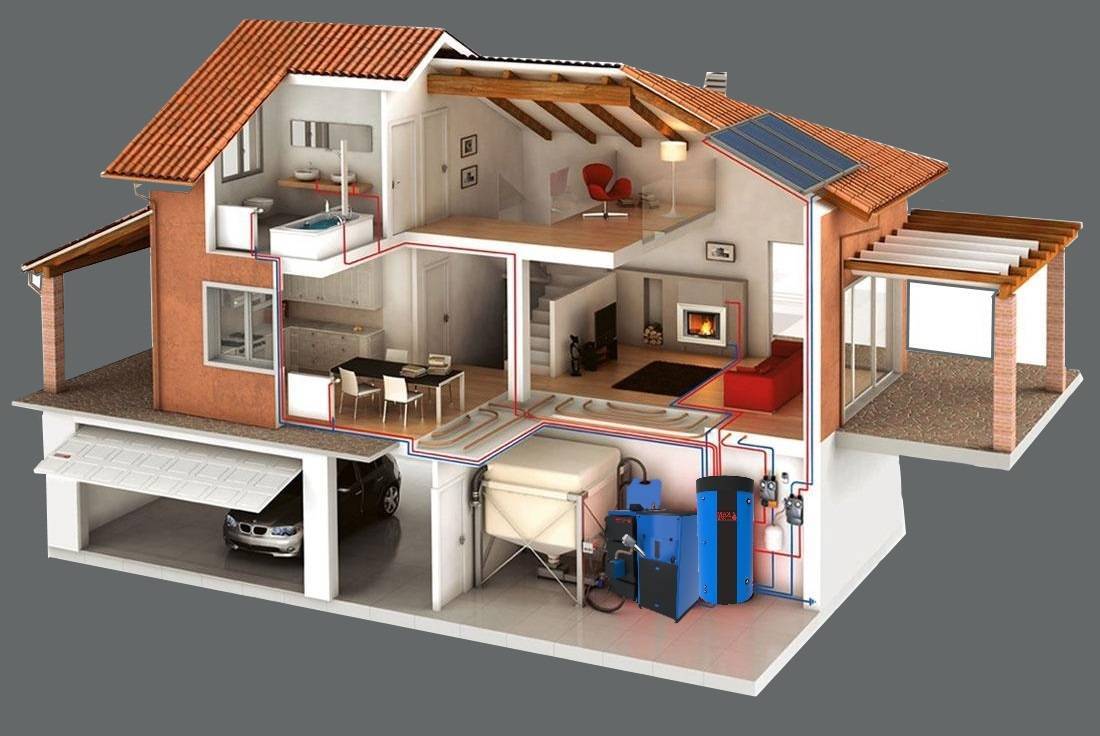

Нагревает воду теплоноситель, циркулирующий по контуру котел-подающая линия-теплообменник-возвратная линия-котел благодаря установленному на трубопроводе насосу. При этом бойлер обязательно врезается в магистраль первым. За подачу теплоносителя отвечает термостат — в зависимости от схемы обвязки прибора он передает сигнал на отключение насоса или переключение трехходового клапана при достижении заданной температуры.

Посмотрите видео о том, как работает бойлер косвенного нагрева:

Виды бойлеров

В зависимости от типа теплообменника косвенные бойлеры имеют некоторые конструктивные различия в своем устройстве:

• Приборы со змеевиком, выполненным из латуни или стали. Спиралевидный теплообменник устанавливается внутри теплоизолированного накопительного резервуара и подключается к котлу через верхний патрубок. Через нижний выполняется отвод теплоносителя, отдавшего свое тепло воде.




Производительность водонагревателя зависит от количества витков спирали — чем их больше, тем быстрее прогревается объем жидкости. Нагретая вода забирается из верхней части резервуара, температура отслеживается с помощью термодатчика, посылающего сигнал на термостат.

• Бойлеры «бак в баке» имеют другое исполнение, принцип которого понятен из названия. В наружный резервуар поступает теплоноситель, внутренняя емкость с гофрированными стенками отведена под воду ГВС.



  Такие приборы имеют максимальную площадь теплообмена даже при компактных размерах бака и быстро нагревают воду, поэтому эти косвенные бойлеры лучше выбирать для установки в домах с большим количеством точек водоразбора. Кроме того, в отличие от оборудования со спиральным теплообменником здесь накипь не скапливается на теплообменных поверхностях, что повышает долговечность устройства.

В остальном бойлеры косвенного нагрева имеют схожее устройство. Бак прибора обязательно теплоизолирован пенополиуретановым или пенополистирольным утеплителем, предотвращающим потери тепла при хранении нагретой жидкости.

Вся конструкция заключена во внешний декоративный пластиковый или металлический корпус. Каждая модель оснащается:

• обратным клапаном, предупреждающим обратный поток воды в систему при снижении давления в трубопроводе;
• предохранительным клапаном, предотвращающим повышение давления внутри прибора выше нормативного;
• патрубками для присоединения труб с теплоносителем и водой;
• датчиками температуры и термостатом;
• опционально — магниевым анодом (предотвращает образование накипи), патрубками для присоединения системы обратной циркуляции, муфтой для установки электроТЭНа и т.д.

При выборе бойлера косвенного нагрева с системой рециркуляции ГВС на оборудовании устанавливается расширительный бак емкостью не менее ⅕ объема основного резервуара. Он необходим для отвода горячей воды в случае повышении давления в контуре. Рядом монтируют воздухоотводчик для удаления из системы образующегося пара.

Преимущества и недостатки оборудования

Главное достоинство косвенного бойлера в стандартном исполнении (без дополнительных нагревателей) — отсутствие затрат на энергоносители. Он не потребляет электроэнергию и газовое топливо, что позволяет владельцу дома сэкономить на оплате коммунальных услуг. Помимо энергонезависимости оборудование имеет и другие преимущества:

• Вода в бойлерах косвенного нагрева нагревается гораздо быстрее, чем в газовых и электрических водонагревателях аналогичного объема. В первую очередь благодаря большей площади теплообмена — в случае большого расхода горячей воды бойлеры косвенного нагрева будут лучшим решением. Кроме того, весь объем бака прогревается равномерно, поэтому в схемах с таким оборудованием часто реализовывают систему рециркуляции. Она сохраняет жидкость горячей во всем контуре, включая удаленные водоразборные точки. Открывая любой смеситель, вам не придется ждать, когда стечет холодная вода.




• Косвенники имеют более высокую производительность. Если вместительность резервуара соответствует нуждам потребителей, в баке всегда будет достаточный объем горячей воды, чтобы обеспечить потребности всех водоразборных точек. В том числе и в период пиковой нагрузки, когда открыты все смесители.
• Бойлеры косвенного нагрева имеют лучшие показатели по долговечности в сравнении с другими видами водонагревателей.Здесь нет элементов, которые могут быстро выйти из строя, например, из-за образовавшейся накипи.
• Большинство производителей предлагают бойлеры с возможностью подключения дополнительного нагревателя. Его можно включать в летний период, когда отсутствует отопление и котел не работает. Это может быть электроТЭН или солнечный коллектор.




Главное преимущество бойлера косвенного нагрева — энергонезависимость, в некоторых ситуациях становится недостатком. Горячей воды не будет, если отопительный котел сломался или отключен. Поэтому лучше выбирать оборудование сразу со встроенным ТЭНом или возможностью его подключения.

По каким критериям выбирать

Выбирая бойлер косвенного нагрева, особенное внимание обращают на вместимость бака. Это один из главных параметров, от которого зависит насколько удобной и комфортной будет эксплуатация прибора. Емкость необходимо подбирать таким образом, чтобы покрыть потребности всех потребителей ГВС. Причем учитывать нужно не только количество точек водоразбора и проживающих в доме, но и их запросы в горячей воде. Например, для семьи в 3 человека обычно достаточно резервуара в 80-100 л. Однако если в семье есть маленький ребенок, потребуется бак уже в 120-150 литров.

При этом нужно учитывать, что указанный производителем объем резервуара в большинстве случаев — это общая емкость бака с учетом места, занимаемого теплообменником. Реальная вместимость накопителя будет чуть меньше.

Также стоит обратить внимание при выборе косвенного бойлера на следующие моменты:

• Материал изготовления внутренней емкости. От этой характеристики будет зависеть долговечность устройства. Самыми надежными считаются резервуары из нержавеющей стали и с титановым напылением. Однако и стоят они дороже. Более доступные варианты — баки с покрытием из стеклокерамики или эмали.

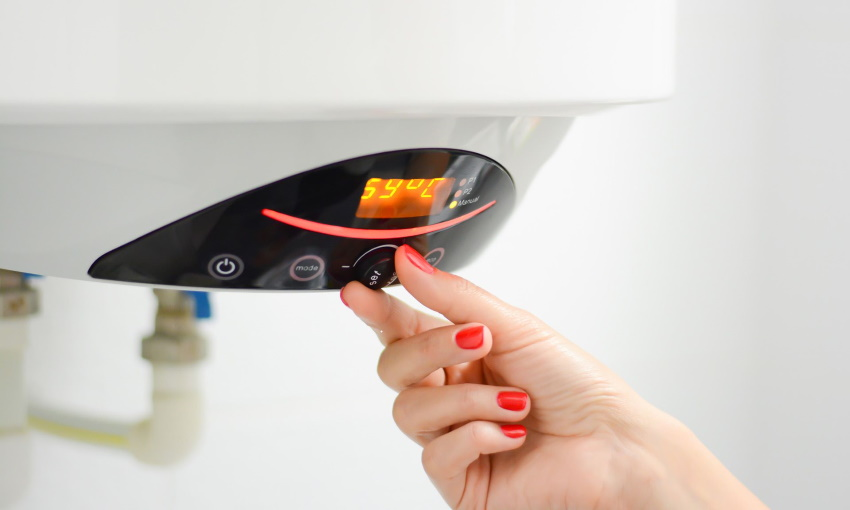

• Тип управления прибора — механическое дешевле, проще в использовании и более долговечно. Электронное более удобно — встроенный блок водонагревателя автоматически регулирует мощность нагрева таким образом, чтобы быстро достигнуть заданной температуры и поддерживать ее в дальнейшем.


• Вид и толщина теплоизоляции. Чем ниже показатели теплопроводности и толще слой утеплителя, тем дольше вода будет остывать в баке. В этом случае прибор работает по принципу термоса, надолго оставляя жидкость горячей.

• Наличие дополнительных опций. Возможность подключения вспомогательного нагревателя, системы обратной циркуляции и других приспособлений сделает использование водонагревателя более комфортным.

• Способ монтажа прибора — настенный или напольный, горизонтальной или вертикальной ориентации. Кроме того, выбирая бойлер косвенного нагрева, можно ли его установить на отведенное место в соответствии с требованиями СНиП.

Также значение имеет, какой производитель выпустил прибор. Корейские и китайские косвенники стоят недорого, но прослужит такое оборудование недолго. Как инженер «Мособлгаза», постоянно работающий с оборудованием самых разных брендов, рекомендую обратить внимание на продукцию проверенных европейских производителей.

Лучшие бойлеры

По опыту работы с бойлерами различных марок наиболее надежными и эффективными показывают себя следующие модели:

• Gorenje Space GV 100 — надежная техника от словенского производителя по доступной цене. Это небольшой бойлер напольного типа с механическим управлением, оснащенный эмалированным баком, теплообменником из нержавеющей стали, магниевым анодом и термометром. В устройстве предусмотрена защита от перегрева, есть система антизамерзания. Благодарю своему объему и небольшим размерам бойлер станет хорошим выбором для небольших домов с 3-4 точками водоразбора.

• Drazice OKH 100 NTR/HV — бойлер из Чехии с электронным управлением, опцией ускоренного подогрева воды и встроенного подогрева. Имеет обтекаемый корпус прямоугольной формы, благодаря чему не занимает много полезной площади и более удобен в размещении.

• Drazice OKC 200 NTR — надежное и производительное оборудование простой конструкции и компактных габаритов. Монтируется на полу, имеет электронное управление. Бак — высококачественная сталь с эмалевым покрытием. При небольшой стоимости модель составляет конкуренцию более дорогостоящим приборам от других европейских производителей.

• Baxi PREMIER Plus 200 — итальянский бойлер напольного монтажа с высокой производительностью до 735 л/час. Резервуар из нержавеющей стали DUPLEX, мало подверженной коррозии, и магниевый анод для защиты от накипи делает косвенный бойлер этой модели лучшим вариантом для местности с жесткой водой. Также прибор предусматривает подключение линии рециркуляции горячей воды и установку ТЭНа для работы в летнее время.




• Wolf SE-2-300 — модель от немецкого производителя, отличающаяся превосходным качеством сборки, функциональностью и производительностью. Резервуар объемом 287 литров имеет эмалированное покрытие, есть магниевый анод, встроенный насос и система антизамерзания. Предусмотрена возможность установки электроТЭНа, тип управления — электронное.

Это некоторые из моделей, которые зарекомендовали себя как надежное и долговечное оборудование. Приборы с хорошими показателями есть и у других производителей. Если вы не знаете, как выбрать бойлер косвенного нагрева лучше обратиться к специалисту. Он рассчитает мощность прибора, поможет определиться с производителем и моделью, проверит соответствие параметров оборудования на требования безопасности. К инженерам «Мособлгаза» нередко обращаются с подобными задачами. Как показывает практика, системы ГВС, оборудованные нашими специалистами работают долго и максимально эффективно.
